Jaha, för att få det hela att funka med separat pannrum i
magasinet så måste det bli en kulvertlösning till boningshuset med en

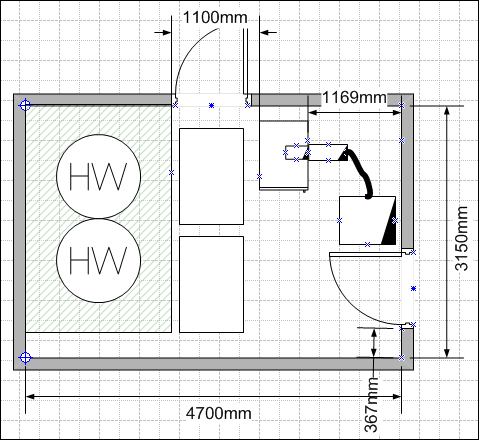

mindre slavtank. På bilden nedan finns layouten som jag ritade den innan
jag skred till verket att göra själva pannrummet. Jag får be om ursäkt
för de smålöjliga måttangivelserna, men jag kom inte riktigt överens med
ritprogrammet...
Från vänster: två stycken stora ackumulatortankar á 1500 liter, plats för rullbana med plats för två pallar med ved, själva pannan med pelletsbrännaren och pelletsförråd. Kulverten går från det nedre vänstra hörnet på bilden där också shuntgruppen för magasinsbyggnaden placeras. |
||
